在電力設備向高效、節(jié)能、環(huán)保方向升級的背景下，非晶鐵芯變壓器憑借其低損耗、高能效的特性，已成為城市配電網(wǎng)、工業(yè)企業(yè)和新能源發(fā)電等領域的核心設備。然而，其鐵芯材料對機械應力敏感、易受環(huán)境侵蝕的特性，使得非晶鐵芯變壓器封端灌封膠的選擇成為保障設備長期穩(wěn)定運行的關鍵環(huán)節(jié)。接下來，研泰化學膠粘劑應用工程師將從技術(shù)必要性出發(fā)，解析非晶鐵芯變壓器對灌封膠的核心性能需求。

在實際應用中，非晶鐵芯的封端灌封不僅是保護鐵芯和提高電氣性能的關鍵環(huán)節(jié)，還是確保變壓器可靠運行的重要步驟。為此，選擇合適的灌封材料至關重要，既要考慮其絕緣性和機械性能，也要考慮到操作性、固化速度和耐環(huán)境性等因素。

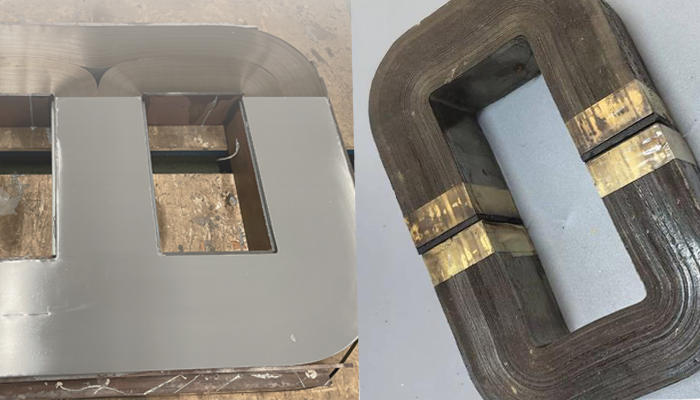

一、封端灌封從材料特性到環(huán)境挑戰(zhàn)

該項目的挑戰(zhàn)主要來自以下幾個方面:

機械應力敏感性：非晶合金對張應力、彎曲應力極度敏感，應力增加會導致鐵芯損耗顯著上升。

絕緣性要求高：非晶鐵芯變壓器在高頻電流和高電壓下運行，要求封端材料具有優(yōu)異的絕緣性能，以防止電流泄漏，確保變壓器的高效穩(wěn)定運行。

固化速度問題：由于生產(chǎn)線對灌封材料的固化速度有嚴格要求，材料必須快速固化，以提高生產(chǎn)效率，縮短生產(chǎn)周期。

粘接力需求：封端材料不僅要確保良好的電絕緣性，還需要具有足夠的粘接力，以確保材料與鐵芯、其他金屬部件的牢固粘接。

環(huán)境侵蝕風險：非晶鐵芯暴露在空氣中易氧化腐蝕，尤其在高溫、高濕或油污環(huán)境中，鐵芯表面會形成氧化層，導致磁性能衰減。實驗數(shù)據(jù)顯示，未灌封的鐵芯在85℃、85%濕度環(huán)境下運行1000小時后，空載損耗增加15%，而灌封后損耗增幅不足2%。

二、非晶鐵芯變壓器封端灌封膠的核心性能屬性

1. 絕緣性能：電氣安全的基石

非晶鐵芯變壓器在高頻（如光伏逆變器中頻段達10kHz）和高電壓（10kV級配變）下運行，灌封膠需滿足：

擊穿電壓≥20kV/mm：確保在極端電壓下不發(fā)生電擊穿。

體積電阻率≥1×101?Ω·cm：有效阻斷漏電流路徑。

介電常數(shù)穩(wěn)定：在-40℃至150℃范圍內(nèi)波動不超過10%，避免因溫度變化導致絕緣性能下降。

2. 機械性能：應力緩沖與結(jié)構(gòu)固定

低收縮率（≤0.5%）：避免固化過程中對鐵芯產(chǎn)生拉應力。

高粘接力（≥15MPa）：確保膠體與鐵芯、繞組、外殼的牢固粘接。實驗表明，粘接力不足10MPa時，變壓器在振動測試（加速度5g）中易出現(xiàn)膠層脫落。

彈性模量適配：膠體彈性模量需與鐵芯材料匹配（非晶合金彈性模量約100GPa），避免因模量差異導致應力集中。

3. 熱性能：耐溫與導熱平衡

耐溫范圍（-50℃至180℃）：覆蓋變壓器極端運行溫度。例如，在北極地區(qū)運行的變壓器需耐受-50℃低溫，而沙漠地區(qū)則需承受180℃高溫。

導熱系數(shù)（0.8-1.5W/m·K）：平衡絕緣與散熱需求。高導熱膠（如含氮化硼填料的環(huán)氧膠）可將鐵芯溫度降低10℃，但需確保介電性能不受填料影響。

4. 環(huán)境適應性：化學穩(wěn)定與長期耐久

耐變壓器油性能：與礦物油、合成酯類油接觸1000小時后，體積變化率≤5%，質(zhì)量變化率≤1%。

耐候性：通過UV老化測試（QUV加速老化儀，500小時）后，膠體無開裂、粉化，表面硬度變化≤10%。

阻燃性：滿足UL 94 V-0級，離火自熄時間≤10秒，防止火災蔓延。

5. 工藝性能：生產(chǎn)效率與質(zhì)量保障

固化速度（室溫24小時或加熱1小時固化）：縮短生產(chǎn)周期。

流動性（粘度500-2000mPa·s）：確保膠體充分填充鐵芯間隙（通常間隙0.1-0.5mm）。低粘度膠（如500mPa·s）可滲透至微小縫隙，避免氣泡產(chǎn)生。

脫泡性：真空脫泡后氣泡殘留率≤0.1%，避免因氣泡導致局部絕緣薄弱。

三、研泰化學解決方案

為了滿足這些挑戰(zhàn)，我們推薦了MX-62420 環(huán)氧樹脂粘接膠，這種產(chǎn)品在非晶鐵芯變壓器封端灌封應用中表現(xiàn)出了出色的性能,。MX-62420是一種雙組分環(huán)氧樹脂膠，適用于在室溫或加熱條件下固化。它的固化速度較快，能夠在一定時間內(nèi)迅速達到所需的硬度和粘接力,確保生產(chǎn)過程的高效性。此外，MX-62420在絕緣性能、粘接力和耐環(huán)境性能上都有顯著優(yōu)勢，尤其在惡劣環(huán)境下能夠保持長時間的穩(wěn)定性

MX-62420環(huán)氧粘接膠憑借其優(yōu)異的絕緣性、快速固化特性、良好的粘接力和環(huán)境適應性，成為非晶鐵芯變壓器封端灌封的理想選擇。它不僅滿足了對快速生產(chǎn)，高質(zhì)最封端灌封的要求，還為變壓器的穩(wěn)定運行提供了強有力的保障，通過選擇MX-62420，客戶能夠有效提高生產(chǎn)效率，延長設備使用壽命，并減少維護成本。

非晶鐵芯變壓器的封端灌封膠需兼顧絕緣、機械、熱、環(huán)境和工藝五大性能維度，形成“防護-緩沖-導熱-固定”的多重保障體系。MX-62420等高性能環(huán)氧膠的出現(xiàn)，為非晶鐵芯變壓器提供了從實驗室到規(guī)?；a(chǎn)的完整解決方案，助力電力設備向更高效、更可靠、更環(huán)保的方向演進。如果您有非晶鐵芯變壓器的封端灌封的應用難題，歡迎通過在線客服、網(wǎng)站留言、來電、郵件等方式聯(lián)系研泰化學免費獲取樣品與技術(shù)支持！
