單組份環(huán)氧結(jié)構(gòu)膠作為高性能工業(yè)粘合劑的代表，具有低線膨系數(shù)及耐高溫、抗沖擊，耐震動(dòng)，硬度高等特性。耐酸堿性能好，防潮防水、防油防塵性能佳，耐濕熱和大氣老化；?固化物具有良好的絕緣、抗壓、粘接強(qiáng)度高等電氣及物理特性。單組份環(huán)氧結(jié)構(gòu)膠憑借其獨(dú)特的化學(xué)組成與工藝特性，在精密制造、航空航天、電子封裝等領(lǐng)域展現(xiàn)出不可替代的優(yōu)勢(shì)。接下來研泰化學(xué)膠粘劑應(yīng)用工程師將從技術(shù)屬性、應(yīng)用場(chǎng)景及使用規(guī)范三個(gè)維度，系統(tǒng)解析其核心價(jià)值。

一、技術(shù)屬性：熱固化與高強(qiáng)度的雙重突破

1. 化學(xué)組成與固化機(jī)制

單組份環(huán)氧結(jié)構(gòu)膠以改性環(huán)氧樹脂為基體，通過復(fù)合固化劑與促進(jìn)劑的協(xié)同作用，形成熱引發(fā)型交聯(lián)網(wǎng)絡(luò)。其觸變性膏體形態(tài)（灰色或白色）可有效防止施工中的流掛現(xiàn)象，固化后形成金屬光澤的高強(qiáng)度膠層，熱變形溫度達(dá)135℃，邵氏D硬度80-85，剪切強(qiáng)度最高可達(dá)24.69MPa。這一性能源于其獨(dú)特的分子結(jié)構(gòu)設(shè)計(jì)：環(huán)氧基團(tuán)與固化劑反應(yīng)生成三維網(wǎng)狀結(jié)構(gòu)，賦予膠層優(yōu)異的內(nèi)聚強(qiáng)度；而鋁填料的加入則通過裂紋偏轉(zhuǎn)效應(yīng)提升斷裂韌性。

2. 耐環(huán)境性能

單組份環(huán)氧結(jié)構(gòu)膠在-40℃至180℃寬溫域內(nèi)保持性能穩(wěn)定，150℃高溫固化場(chǎng)景下仍可維持85%以上的初始強(qiáng)度。其耐介質(zhì)性表現(xiàn)突出，可長期耐受液壓油、燃料油及常見溶劑的侵蝕，在鹽霧試驗(yàn)中通過96小時(shí)無腐蝕標(biāo)準(zhǔn)。例如，在航空發(fā)動(dòng)機(jī)葉片粘接中，其耐熱性可滿足175℃×3分鐘快速固化的工藝要求，同時(shí)承受發(fā)動(dòng)機(jī)運(yùn)轉(zhuǎn)時(shí)的振動(dòng)疲勞載荷。

二、應(yīng)用場(chǎng)景：從微觀電子到宏觀結(jié)構(gòu)的全覆蓋

1. 電子精密制造

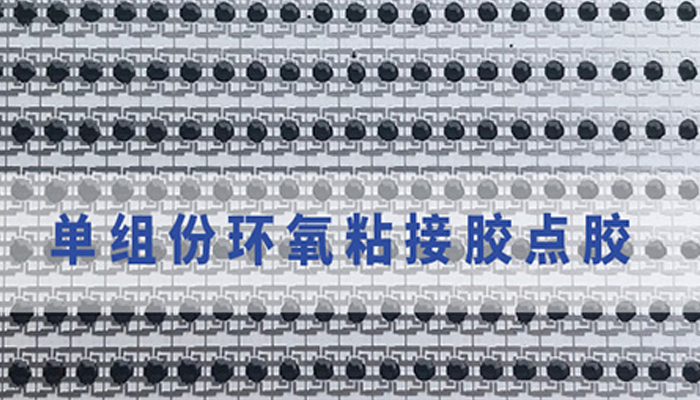

在芯片封裝領(lǐng)域，單組份環(huán)氧膠通過點(diǎn)膠工藝實(shí)現(xiàn)微米級(jí)精度控制。以手機(jī)攝像頭模組為例，其粘接層厚度控制在0.1-0.3mm，固化后熱膨脹系數(shù)（CTE）與玻璃基板匹配度達(dá)92%，有效緩解熱應(yīng)力導(dǎo)致的界面失效。在VCM馬達(dá)制造中，該膠種可承受馬達(dá)高速運(yùn)動(dòng)產(chǎn)生的離心力（達(dá)50g），同時(shí)保持絕緣電阻＞10?Ω，滿足消費(fèi)電子產(chǎn)品的可靠性要求。

2. 航空航天結(jié)構(gòu)粘接

在雷達(dá)柵網(wǎng)反射體制造中，單組份環(huán)氧膠替代傳統(tǒng)鉚接工藝，實(shí)現(xiàn)鋁蜂窩結(jié)構(gòu)與碳纖維面板的復(fù)合粘接。其剝離強(qiáng)度達(dá)12kN/m，較機(jī)械連接提升3倍，同時(shí)減輕結(jié)構(gòu)重量15%。在衛(wèi)星太陽能電池板部署機(jī)構(gòu)中，該膠種通過-196℃液氮環(huán)境測(cè)試，確保低溫工況下的粘接可靠性。

3. 工業(yè)設(shè)備維修

針對(duì)工業(yè)烤箱內(nèi)部部件的固定需求，單組份環(huán)氧膠在250℃持續(xù)工作環(huán)境下仍保持60%以上的初始強(qiáng)度。某汽車制造企業(yè)采用研泰MX-6272單組份環(huán)氧結(jié)構(gòu)膠膠修復(fù)鑄鐵傳動(dòng)軸裂紋，通過120℃×90分鐘固化工藝，實(shí)現(xiàn)修復(fù)部位抗拉強(qiáng)度與母材等效，維修成本較更換新件降低70%。

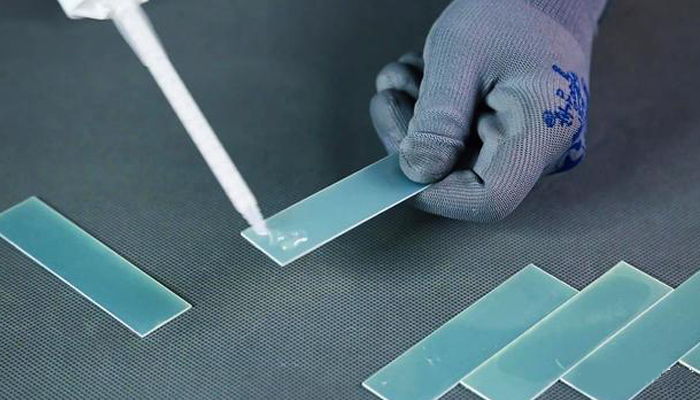

三、使用規(guī)范：工藝控制與安全管理的雙重保障

1. 儲(chǔ)存與預(yù)處理：膠體需在0℃以下冷藏儲(chǔ)存，保質(zhì)期3-6個(gè)月。使用前需在25℃環(huán)境回溫2小時(shí)，避免冷凝水侵入導(dǎo)致固化異常。

2. 固化工藝控制：固化溫度與時(shí)間需嚴(yán)格匹配：120℃固化時(shí)，膠層厚度每增加1mm，固化時(shí)間需延長15分鐘。在變壓器端面粘接中，采用階梯升溫工藝（80℃/30min→120℃/60min），可使殘余應(yīng)力降低40%。

3. 安全與環(huán)保：操作人員需佩戴丁腈手套及護(hù)目鏡，避免皮膚直接接觸。固化過程中產(chǎn)生的揮發(fā)性有機(jī)物（VOC）需通過局部排風(fēng)系統(tǒng)控制，濃度應(yīng)低于50mg/m3。廢棄膠體按危險(xiǎn)廢物處理，交由具備環(huán)氧樹脂回收資質(zhì)的機(jī)構(gòu)處置。

隨著5G通信、新能源汽車等產(chǎn)業(yè)的發(fā)展，單組份環(huán)氧膠正向功能性升級(jí)方向演進(jìn)。在半導(dǎo)體封裝領(lǐng)域，低應(yīng)力單組份環(huán)氧膠的研發(fā)成為熱點(diǎn)，其CTE可調(diào)控至30ppm/℃，有效緩解硅芯片與基板的熱失配問題。單組份環(huán)氧結(jié)構(gòu)膠作為工業(yè)粘接領(lǐng)域的"隱形冠軍"，其技術(shù)突破與應(yīng)用拓展持續(xù)推動(dòng)著制造業(yè)的升級(jí)。未來，隨著材料基因組計(jì)劃等新技術(shù)的融入，該類膠種將在性能預(yù)測(cè)、工藝優(yōu)化等方面實(shí)現(xiàn)更大突破，為高端裝備制造提供更可靠的連接解決方案。更多關(guān)于環(huán)氧結(jié)構(gòu)膠的應(yīng)用知識(shí)請(qǐng)持續(xù)關(guān)注《研泰化學(xué)官網(wǎng)》~
