有機(jī)硅粘接膠憑借其卓越的耐高低溫、耐候性及電絕緣性能，廣泛應(yīng)用于建筑幕墻、汽車密封、電子元器件固定等領(lǐng)域。然而，隨著使用環(huán)境變化，有不少電子產(chǎn)品在使用一段時(shí)間后膠體可能發(fā)生老化，導(dǎo)致粘接性能下降甚至失效。接下來，研泰膠粘劑應(yīng)用工程師將從老化判斷方法、老化機(jī)理及規(guī)避處理策略三方面進(jìn)行系統(tǒng)闡述。

一、有機(jī)硅粘接膠老化的直觀判斷方法

（一）外觀顏色變化

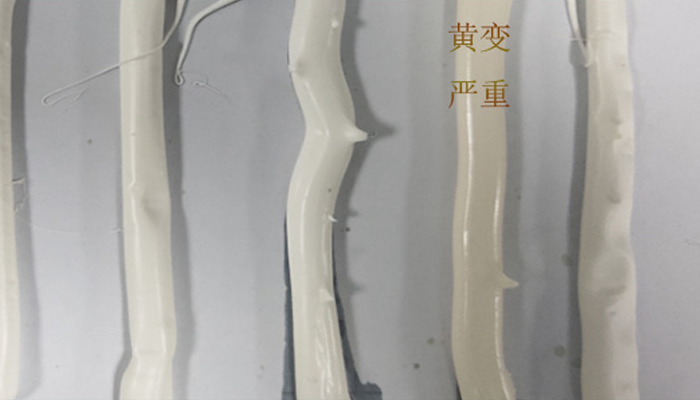

有機(jī)硅粘接膠常見顏色為透明、半透明、白色或黑色。若膠體在高溫環(huán)境中出現(xiàn)局部或整體發(fā)黃，表明分子結(jié)構(gòu)發(fā)生分解。例如，酮肟型硅膠在長期紫外光照射或80℃以上高溫下，氨基氧化作用會導(dǎo)致表面黃變；脫醇型硅膠未完全固化時(shí)，未反應(yīng)的鈦酸酯催化劑受熱顯色，也會引發(fā)黃變。實(shí)驗(yàn)數(shù)據(jù)顯示，在110℃-280℃烘箱中烘烤一周后，耐溫性差的膠體透明度顯著下降，光亮色轉(zhuǎn)為暗淡。

（二）物理性能劣化

脆化與斷裂：老化膠體拉伸強(qiáng)度下降，輕輕拉扯即斷裂，剝離時(shí)易掉塊，捏碎感明顯。例如，某電子元器件因膠體脆化導(dǎo)致固定失效，引發(fā)接觸不良。

開裂與斷層：高溫高濕環(huán)境下，膠體與粘接面易開裂；極端溫度下膠體內(nèi)部出現(xiàn)斷層。通過照明燈觀察可見膠體內(nèi)部裂紋，實(shí)驗(yàn)表明，開裂后膠體粘接性能下降60%以上。

（三）環(huán)境適應(yīng)性測試

耐高溫測試：將固化后的膠體置于110℃-280℃環(huán)境一周，觀察顏色變化及拉伸強(qiáng)度衰減率。若拉伸強(qiáng)度下降超過30%，則判定為耐溫性不足。

恒溫恒濕測試：在85℃/85%RH條件下持續(xù)72小時(shí)，檢測膠體吸水率。吸水率超過5%的膠體，防潮性能顯著下降，易引發(fā)脫膠。

高低溫沖擊測試：將膠體在-40℃至150℃間循環(huán)10次，觀察表面是否出現(xiàn)裂紋或剝離。某汽車密封膠經(jīng)測試后，開裂率從0.5%升至3.2%，表明耐候性不足。

二、有機(jī)硅粘接膠老化的內(nèi)在機(jī)理

（一）熱氧化與光老化

熱氧化：高溫環(huán)境下，氧分子誘發(fā)聚合物斷鏈反應(yīng)，生成氫過氧化物。例如，未添加抗氧劑的膠體在150℃下24小時(shí)即出現(xiàn)分子鏈斷裂。

光老化：紫外線照射使膠體分子中的C-Si鍵斷裂，產(chǎn)生自由基。實(shí)驗(yàn)表明，未添加紫外線吸收劑的膠體在UV340nm光照下，72小時(shí)后拉伸強(qiáng)度下降40%。

（二）化學(xué)腐蝕

酸性物質(zhì)侵蝕：脫酮肟型硅膠固化時(shí)釋放的丁酮肟在密閉體系中聚集，形成酸性氣霧，腐蝕玻璃表面。

金屬離子催化：膠體中的催化劑殘留（如錫類化合物）在潮濕環(huán)境下水解，加速膠體降解。實(shí)驗(yàn)顯示，含0.1%錫催化劑的膠體在50℃/95%RH條件下，7天即出現(xiàn)粉化。

三、有機(jī)硅粘接膠老化的規(guī)避與處理策略

（一）配方優(yōu)化

抗氧劑與光穩(wěn)定劑復(fù)合：添加2,6-二叔丁基對甲酚（防老劑264）與受阻胺（Tinwvin292），可使膠體在150℃下壽命延長3倍。例如，有研泰合作商應(yīng)用建筑密封膠通過復(fù)合抗氧體系，戶外使用壽命從15年提升至25年。

耐腐蝕填料改性：采用碳酸鈣填料時(shí)，表面處理可降低酸性物質(zhì)釋放。實(shí)驗(yàn)表明，經(jīng)硅烷偶聯(lián)劑處理的碳酸鈣填料，膠體吸水率從8%降至3%。

（二）工藝控制

固化環(huán)境優(yōu)化：單組分膠體在25℃/50%RH條件下，24小時(shí)可固化3mm；若需加速固化，可采用40℃/60%RH環(huán)境，時(shí)間縮短至12小時(shí)。但溫度超過50℃會導(dǎo)致小分子揮發(fā)過快，產(chǎn)生氣泡。

二次灌膠技術(shù)：對于厚度超過6mm的膠層，采用分兩次灌膠工藝，可避免內(nèi)部固化不完全。

（三）應(yīng)用場景適配

高溫環(huán)境選型：在200℃以上環(huán)境中，應(yīng)選用特種耐高溫型膠體（如含苯基的有機(jī)硅樹脂）。實(shí)驗(yàn)顯示，此類膠體在250℃下保持彈性，拉伸強(qiáng)度僅下降15%。

紫外線防護(hù)：戶外應(yīng)用需添加苯并三唑系紫外線吸收劑。

（四）老化修復(fù)與替換

機(jī)械清除法：對于固化后的膠體，先用油灰刀刮除大部分膠體，再用120#汽油浸泡殘留物，軟化后清除。

局部替換工藝：在LED燈具修復(fù)中，先用砂紙打磨待補(bǔ)膠表面，再涂覆增粘劑（如N-B(氨乙基)氮丙基三甲氧基硅烷），最后施膠。實(shí)驗(yàn)表明，修復(fù)后粘接強(qiáng)度恢復(fù)至原值的90%。

有機(jī)硅粘接膠的老化問題需通過配方優(yōu)化、工藝控制、場景適配及前沿技術(shù)綜合解決。未來，隨著納米材料、生物基改性及智能監(jiān)測技術(shù)的發(fā)展，有機(jī)硅粘接膠的耐老化性能將進(jìn)一步提升，為高端制造領(lǐng)域提供更可靠的解決方案。更多關(guān)于有機(jī)硅粘接膠的應(yīng)用知識請持續(xù)關(guān)注《研泰化學(xué)官網(wǎng)》~
