在電子電器、新能源、軍工、醫(yī)療等眾多行業(yè)領(lǐng)域，有機硅灌封膠發(fā)揮著至關(guān)重要的作用。它能夠?qū)﹄娮釉O(shè)備等產(chǎn)品進(jìn)行有效的密封與保護(hù)，將灰塵、潮氣、水分等隔絕在外，抵御高低溫變化，保障元器件安穩(wěn)工作。然而，要使有機硅灌封膠充分發(fā)揮其性能，了解其固化原理、過程以及影響固化的因素至關(guān)重要。這不僅關(guān)系到產(chǎn)品的質(zhì)量和使用壽命，還直接影響著生產(chǎn)效率和成本。因此，深入了解有機硅灌封膠的固化相關(guān)內(nèi)容具有重要的現(xiàn)實意義。

一、有機硅灌封膠的固化原理

（一）縮合型有機硅灌封膠

縮合型有機硅灌封膠的固化核心在于硅醇（Si-OH）基團(tuán)間的縮合反應(yīng)。在固化過程中，這些硅醇基團(tuán)通過交聯(lián)反應(yīng)，逐漸形成穩(wěn)定的硅氧鍵（Si-O-Si），從而實現(xiàn)從液態(tài)到固態(tài)的轉(zhuǎn)變。水分在這一反應(yīng)中起到了關(guān)鍵的催化作用，促進(jìn)了反應(yīng)的快速進(jìn)行。其化學(xué)本質(zhì)是錫系催化劑驅(qū)動的脫醇反應(yīng)，適用期通常為15—40分鐘，在25℃下完全固化需8—24小時。不過，縮合型有機硅灌封膠也存在一些缺陷，例如粘接力相對較弱，元器件振動脫落風(fēng)險較高。

（二）加成型有機硅灌封膠

加成型有機硅灌封膠一般以含乙烯基的聚二有機硅氧烷為基礎(chǔ)聚合物，含多個Si-H鍵的聚有機硅氧烷為交聯(lián)劑，在鉑金催化劑的作用下，于室溫或加熱條件下進(jìn)行反應(yīng)，且反應(yīng)過程中沒有小分子產(chǎn)生。這種固化方式具有諸多優(yōu)勢，如收縮率低，可深層灌封，硫化過程中沒有低分子物質(zhì)產(chǎn)生。但同時也存在一些不足，比如對元件或灌封腔體壁的附著力較低。

（三）單組份有機硅灌封膠

單組份有機硅灌封膠主要依靠環(huán)境濕氣引發(fā)水解縮合反應(yīng)實現(xiàn)固化。其存在明顯的致命缺陷，即固化深度受限，最大固化深度一般不超過20mm，并且收縮率大于0.5%。在RH60%的環(huán)境中，24小時固化深度僅能達(dá)到3.2mm。

二、有機硅灌封膠的固化過程

（一）雙組份有機硅灌封膠

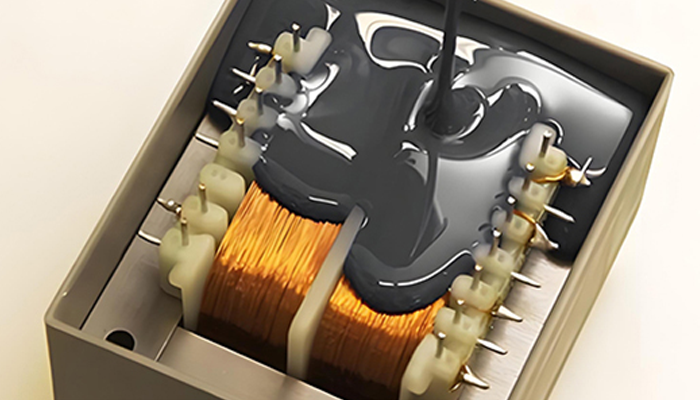

以常見的雙組份有機硅灌封膠為例，其操作流程如下：首先，準(zhǔn)確稱量A組分（膠料）、B組分（固化劑）和C組分（啞光劑），一般重量比為A:B:C=100:10:1。在稱量前，對A組分膠料應(yīng)適當(dāng)攪拌，使沉入底部的顏料（或填料）分散到膠液中；B、C組分應(yīng)在密封狀態(tài)下充分搖動容器。接著，將B、C組分加入裝有A組分的容器中混合均勻，可采用手動或機械攪拌方式，但混合時應(yīng)避免高速長時間攪拌而產(chǎn)生高溫（勿高于38℃），以免操作時間縮短而加快固化，致使來不及操作。然后，把混合均勻的膠料盡快灌封到需要灌封的產(chǎn)品中。灌封好的制件置于室溫下固化，初固后可進(jìn)入下道工序，完全固化需10—24小時。夏季溫度高，固化會快一些；冬季溫度低，固化會慢一些。

（二）加成型有機硅灌封膠

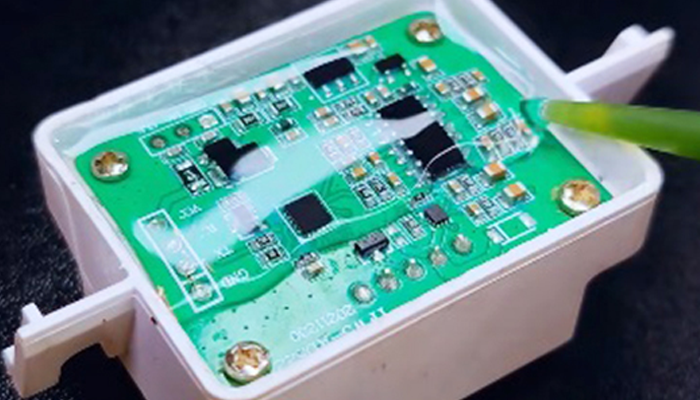

加成型有機硅灌封膠以含乙烯基硅油與含氫硅油的Hydrosilylation反應(yīng)實現(xiàn)固化。在分子設(shè)計上，通過合理的配方和工藝控制，能夠?qū)崿F(xiàn)收縮率<0.1%，粘接強度提升至1.8MPa的性能飛躍。其熱固化優(yōu)勢明顯，在80℃/15min的條件下即可完成深層固化，生產(chǎn)效率提升6倍。不過，在實際應(yīng)用中，80℃是熱固化安全閾值，超出此溫度將引發(fā)微氣泡群和熱應(yīng)力損傷。

（三）單組份有機硅灌封膠

單組份有機硅灌封膠的固化過程相對簡單，它是通過吸收空氣中的濕氣來固化的。在常溫條件下，膠料混合后存放時間較長，但在加熱條件下可快速固化，這一特性特別利于自動生產(chǎn)線上的使用。不過，由于其固化依賴空氣濕氣，如果灌封厚度過大，深處的膠液無法快速接觸到濕氣，發(fā)生硫化反應(yīng)就會變慢，甚至可能出現(xiàn)固化不完全的情況。

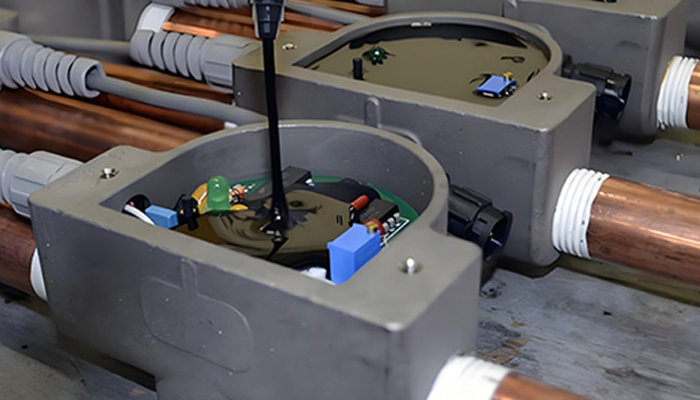

三、影響有機硅灌封膠固化的因素

（一）環(huán)境因素

環(huán)境溫度對有機硅灌封膠的固化速度有著顯著影響。環(huán)境溫度越高，固化速度越快；當(dāng)環(huán)境溫度達(dá)到80度時，某些雙組份有機硅灌封膠只需要15分鐘就能完成徹底固化。而環(huán)境溫度較低時，固化速度則會減慢?？諝鉂穸纫矔绊憜谓M份有機硅灌封膠的固化速度，空氣濕度越高，發(fā)生固化反應(yīng)越快。

（二）膠層厚度

膠層厚度直接影響固化速度。膠層越薄，發(fā)生固化反應(yīng)越快；膠層越厚，深處的膠液無法快速接觸到濕氣（對于單組份膠）或熱量傳遞不均勻（對于熱固化膠），發(fā)生硫化反應(yīng)或固化反應(yīng)就會慢一些。

（三）攪拌方式

攪拌方式不當(dāng)會影響固化效果。如果有機硅灌封膠存放時間過長，有可能出現(xiàn)分層現(xiàn)象。如果沒有將物料攪拌均勻，將會導(dǎo)致局部不能固化。因此，在使用前應(yīng)將兩組物料攪拌均勻，攪拌時應(yīng)小心攪拌速度不要太快以減少其中滯留空氣。同時，攪拌容器的大小也會影響攪拌效果，一般攪拌容器須是攪拌膠料的3倍左右。

（四）膠粘劑品質(zhì)

膠粘劑品質(zhì)是影響固化的重要因素之一。如果膠粘劑過期，過了保質(zhì)期有可能發(fā)生質(zhì)變，不能正常使用。因此，使用之前要查看保質(zhì)期，不要使用過期的產(chǎn)品。此外，膠粘劑的質(zhì)量也會影響其固化性能，選擇優(yōu)質(zhì)的產(chǎn)品，與有實力的供應(yīng)商合作，能夠確保膠粘劑的性能穩(wěn)定。

（五）其他因素

使用過程中，有機硅灌封膠有可能與氮、磷或者硫等化合物接觸，也有可能與不飽和聚酯或者聚氨酯等產(chǎn)品接觸到，發(fā)生“中毒”現(xiàn)象，導(dǎo)致無法正常固化。同時，在使用機器進(jìn)行澆注時，氣壓與出膠量也十分重要。當(dāng)AB物料料缸的壓力不同，出膠量會受到影響，直接影響固化效果，因此要盡可能控制好料缸的壓力，令其保持在同等水平。

四、結(jié)論

有機硅灌封膠的固化原理、過程以及影響固化的因素是一個復(fù)雜而又相互關(guān)聯(lián)的體系。不同類型的有機硅灌封膠具有不同的固化原理，其固化過程也各有特點。而環(huán)境因素、膠層厚度、攪拌方式、膠粘劑品質(zhì)等多種因素都會對固化效果產(chǎn)生影響。在實際應(yīng)用中，我們需要根據(jù)具體的使用要求和環(huán)境條件，選擇合適的有機硅灌封膠類型，并嚴(yán)格按照操作規(guī)程進(jìn)行操作，注意控制各種影響因素，以確保有機硅灌封膠能夠完全固化并達(dá)到最佳性能。只有這樣，才能為電子元器件等提供長期穩(wěn)定的保護(hù)，提高產(chǎn)品的質(zhì)量和可靠性。

五、展望

隨著科技的不斷進(jìn)步和各行業(yè)對有機硅灌封膠性能要求的不斷提高，未來有機硅灌封膠的固化技術(shù)有望取得更大的發(fā)展。隨著自動化生產(chǎn)的發(fā)展，對有機硅灌封膠的固化過程控制將更加精準(zhǔn)和智能化。通過實時監(jiān)測和反饋控制，能夠更好地應(yīng)對各種影響因素，確保產(chǎn)品質(zhì)量的穩(wěn)定性和一致性。此外，環(huán)保型有機硅灌封膠的研發(fā)也將成為未來的重要發(fā)展方向，以滿足日益嚴(yán)格的環(huán)保要求。相信在不久的將來，有機硅灌封膠將在更多領(lǐng)域發(fā)揮更加重要的作用。

研泰化學(xué)作為電子膠黏劑的研發(fā)生產(chǎn)廠家，期待與每一個用戶共同探索新的技術(shù)，解決應(yīng)用工藝難題，提高生產(chǎn)效率、降低成本，贏得市場和用戶的認(rèn)可！如何選擇適合的材料，以提升電子產(chǎn)品的性能和可靠性，可以持續(xù)關(guān)注研泰化學(xué)官網(wǎng)。有機硅灌封膠的有關(guān)問題研泰化學(xué)敬候您的垂詢。
